紅外熱像儀的鏡頭對于成像效果影響到底有多大？
總所周知，遠距離觀察式熱像儀，與其它的光學設備一樣，需要配備鏡頭。選擇熱像儀時，應該如何判斷其配備的鏡頭的好壞呢？
首先我們需要明白的一點：熱像儀配備的鏡頭鏡片材質為非普通光學玻璃，采用的是鍺玻璃，鍺玻璃價格昂貴，以重量進行計價。
為什么熱像儀要使用價格昂貴的鍺玻璃呢？
這是因為鍺玻璃在2-16um具有很好的透光性能，化學性質也比較穩定，不易與金屬氧化物，酸性物質空氣和水反應。紅外測溫儀器和熱成像儀里面需要用到中遠紅外的濾光片，測溫儀和熱成像儀一般工作波段在2-13um，而鍺玻璃剛好在中遠紅外具有很好的透光性，普通的光學玻璃在這些波段透過率極低，所以很難實現。加上在鍺玻璃上鍍上光學薄膜，可以大大增加它的透過率，減少鍺玻璃表面的反射率。鍺玻璃在可見光波段是不透過的。由于鍺玻璃價格昂貴，稍微大一點的鍺玻璃鏡頭動輒數萬元。
在選購熱像儀時，應該選擇配備多大口徑的熱像儀鏡頭呢？在這之前，需要明白一下幾個光學鏡頭的參數概念：
1. 原理：熱像儀基本光學原理與普通望遠鏡一樣，只不過其內部傳感器只對大約波段在2-13um遠紅外線感光成像。而普通望遠鏡是對可見光成像而已。
2. 焦距： 理論上焦距越大，放大倍率越大。大倍率意味著必須使用長焦鏡頭。這和我們普通數碼相機上的概念是一樣的。
3. 光圈： 光圈計算值為 焦距/通光直徑（也就是鏡頭口徑） 簡稱為F值（也叫焦比）。
F值越大，光圈越小。反之，F值越小，光圈越大。
與傳統相機一樣，光圈越大（F值越小），通光率越好，成像越清晰明亮。
正是由于光圈大小對成像的影響，高倍鏡頭（長焦鏡頭）理論上必須配備大口徑的鏡片，否則會導致F值過大，光圈過小，成像暗淡，嚴重影響成像效果。
不同的光學設備，要求的鏡頭光圈大小略有不同：
1. 普通光學望遠鏡： 望遠鏡術語中叫出瞳直徑=口徑/放大倍率。 與熱像儀和相機的光圈基本類似。 望遠鏡出瞳直徑最好不要小于4，盡量達到5以上。基本可以對應相機的F值，應該小于2.5，最好小于2.0的概念。 這是因為白光強度更強，對光圈要求可以低一些。
2. 微光夜視儀： 微光夜視儀對光圈要求最高。一般要求F值達到最好達到1. 也就是說50左右焦距（大約3倍）的夜視儀，口徑至少達到50mm以上。
3. 熱像儀：對于熱像儀，根據國際慣例，必須使用F1.0的鏡頭。19mm焦距必須使用19mm口徑鏡頭。才能發揮出熱像儀的真正性能。
所以在購買熱像儀可以從以下幾點選擇鏡頭：
1. 根據自身的觀測距離要求選擇適當焦距的鏡頭。市面上常用的鏡頭，19mm-焦距基本可以理解為1倍放大，35mm焦距理解為2倍鏡頭，50MM焦距理解為3倍鏡頭。
2. 最為重要的，必須選F1.0的鏡頭。目前國際知名品牌，比如： 美國知名一線品牌HIC, HIGH-TEK, RNO都采用的是標準的F1.0鏡頭，這三個品牌都是美國軍方熱像儀主要的供貨商，三個品牌基本占據了美國熱像儀80?市場，HIC的Tracker19v, RNO 的DC19, 以及HIGH-TEK的HT19這三款熱像儀現在在美國市場風頭十足。
3. 但國內很多品牌都采用的F1.1或F1.2的鏡頭以節約鍺鏡片成本。

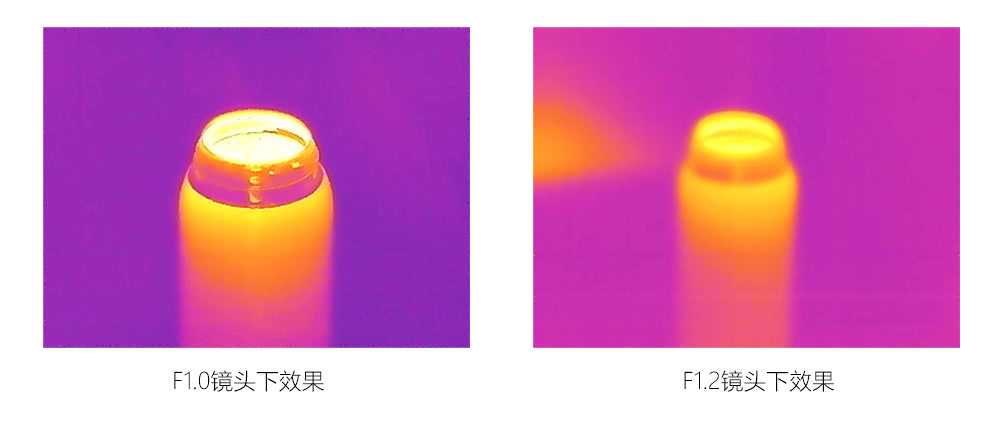

一定要記住一點： F1.0鏡頭的通光能力是F1.2鏡頭的1.44倍。可以想象一下對成
為什么很多品牌在熱像儀參數上只標明鏡頭焦距？
只標明鏡頭焦距，沒有標明鏡頭口徑，光圈的熱像儀，基本上都沒有采用F1.0的鏡頭，大多采用是F1.2的鏡頭，這是他們只敢標焦距的原因，為節約成本鏡頭光圈未達到熱像儀的要求。所以未標明口徑和光圈的熱像儀，盡量不好購買。
對于國際標準F1.0的鏡頭， 19mm焦距鏡頭，口徑就是19mm, 光圈即為F1.0.以此類推。
為什么很多國內品牌及國外的小品牌采用F1.2的鏡頭？
最為基本的原因是熱像儀鏡頭的鍺鏡片造價太高。鍺鏡片是按重量進行計價的。口徑19mm的鏡頭造價就1500元左右。
同樣焦距的F1.0鏡頭，在面積上是F1.2鏡頭的1.44倍，加上鏡片大厚度要增加。其重量至少是F1.2鏡頭的1.5倍以上，也就是說價格是F1.2鏡頭的1.5倍。
19mm焦距的 F1.0鏡頭造價大約1500元，而F1.2鏡頭造價則只有1000元。
50mm焦距的 F1.0鏡頭造價接近9000元，而F1.2鏡頭造價則只有6000元。
為什么國內大多品牌19MM焦距鏡頭采用的都是F1.2光圈？
因為19MM焦距比較小，F1.0的鏡頭鏡片直徑為19mm，而F1.2的鏡頭鏡片直徑為16mm，通過外觀特殊處理，消費者很難發現二者大小的區別。在看起來差不多的情況下，成本可以節約500元，何樂不為呢。
正是由于鏡頭不同的光圈，細心的客戶會發現，同樣焦距的鏡頭，各品牌鏡頭口徑有區別。同樣細心的客戶會發現，某品牌25mm焦距熱像儀，口徑給另外品牌19mm焦距鏡頭口徑一樣。更有甚者，同一品牌停產19mm焦距產品，上調價格主銷25mm焦距產品，但鏡頭口徑是一樣大的，這都只是犧牲圖像品質，以獲得更長焦距，來滿足虛假的放大，提高產品價格。
